تست روغن ترانسفورماتور: پارامترهای استاندارد و تفسیر نتایج آزمایش
روغن ترانسفورماتور بهعنوان یکی از حیاتیترین اجزای سیستم عایقبندی و خنککنندگی، نقشی کلیدی در عملکرد پایدار و طول عمر ترانسفورماتورهای قدرت و توزیع ایفا میکند. آزمایش منظم و تفسیر صحیح نتایج تستهای روغن، امکان شناسایی زودهنگام خرابیهای داخلی، از جمله مشکلات در سیمپیچ، بوشینگ، تپچنجر و سیستم سیلیکاژل را فراهم میسازد.
اهمیت روغن در ترانسفورماتور و ضرورت تستهای دورهای
روغن معدنی ترانسفورماتور، که معمولاً از نوع روغن نفتالینیک یا پارافینیک است، دو وظیفه اساسی بر عهده دارد: نخست، ایجاد عایقبندی الکتریکی بین هادیها و بدنه؛ دوم، انتقال حرارت تولیدشده در هسته و سیمپیچها به سیستم خنککننده. با گذشت زمان و تحت تأثیر عوامل مختلف نظیر دما، رطوبت، اکسیژن و میدانهای الکتریکی، کیفیت روغن تنزل مییابد.
مطابق استانداردهای IEC 60422 و IEEE C57.106، انجام تستهای دورهای روغن ترانسفورماتور هر ۱ تا ۳ سال (بسته به اهمیت ترانسفورماتور) الزامی است. در ترانسفورماتورهای با ولتاژ بالاتر از ۷۲.۵ کیلوولت، این بازه به ۶ ماه کاهش مییابد.
تخریب روغن منجر به کاهش استقامت دیالکتریک، افزایش ضریب تلفات دیالکتریک (Tan Delta)، تشکیل لجن و رسوب، و در نهایت خرابی عایقبندی جامد (کاغذ کرافت) میشود. تست روغن ترانسفورماتور، پنجرهای به درون تجهیز گشوده و امکان تشخیص مشکلات پیش از بروز خاموشیهای ناگهانی را فراهم میسازد.
شکل ۱: فرآیند نمونهگیری روغن ترانسفورماتور مطابق استاندارد IEC 60475
پارامترهای استاندارد تست روغن ترانسفورماتور
آزمایشهای روغن ترانسفورماتور را میتوان به سه دسته کلی تقسیم نمود: تستهای فیزیکی، تستهای شیمیایی و تستهای الکتریکی. در ادامه، مهمترین پارامترها و محدودههای قابلقبول مطابق استانداردهای بینالمللی و ایران ترانسفو تشریح میگردد.
۱. تست ولتاژ شکست (Breakdown Voltage - BDV)
ولتاژ شکست یا استقامت دیالکتریک، مهمترین شاخص کیفیت عایقی روغن است. این تست مطابق استاندارد IEC 60156 با استفاده از الکترودهای کروی یا قارچی انجام میشود. فاصله استاندارد بین الکترودها ۲.۵ میلیمتر بوده و ولتاژ با نرخ ۲ کیلوولت بر ثانیه افزایش مییابد تا جرقه رخ دهد.
| کلاس ولتاژ ترانسفورماتور | حداقل BDV برای روغن نو (kV) | حداقل BDV برای روغن در سرویس (kV) | مقدار بحرانی (kV) |
|---|---|---|---|
| تا ۷۲.۵ کیلوولت | ≥ ۵۰ | ≥ ۴۰ | < ۳۰ |
| ۷۲.۵ تا ۱۷۰ کیلوولت | ≥ ۶۰ | ≥ ۵۰ | < ۴۰ |
| بالاتر از ۱۷۰ کیلوولت | ≥ ۷۰ | ≥ ۶۰ | < ۵۰ |
جدول ۱: محدودههای استاندارد ولتاژ شکست روغن ترانسفورماتور مطابق IEC 60422
کاهش ولتاژ شکست به زیر حد مجاز، نشاندهنده آلودگی روغن به رطوبت، ذرات جامد یا محصولات تخریب است. در این شرایط، خطر فروپاشی عایقی و فعال شدن رله بوخهلتس افزایش مییابد.
۲. محتوای رطوبت (Moisture Content)
رطوبت، دشمن اصلی عایقبندی ترانسفورماتور است. حضور آب در روغن، استقامت دیالکتریک را بهشدت کاهش داده و سرعت پیرشدن کاغذ عایق را تا ۱۰ برابر افزایش میدهد. اندازهگیری رطوبت به روش تیتراسیون کارل فیشر مطابق استاندارد IEC 60814 انجام میشود.
| کلاس ولتاژ | روغن نو (ppm) | حداکثر مجاز در سرویس (ppm) | نیاز به اقدام فوری (ppm) |
|---|---|---|---|
| تا ۷۲.۵ کیلوولت | < ۲۰ | < ۳۵ | > ۵۰ |
| ۷۲.۵ تا ۱۷۰ کیلوولت | < ۱۵ | < ۲۵ | > ۳۵ |
| بالاتر از ۱۷۰ کیلوولت | < ۱۰ | < ۲۰ | > ۲۵ |
جدول ۲: محدودههای رطوبت روغن ترانسفورماتور
وضعیت سیلیکاژل محفظه تنفسی (Breather) مستقیماً بر میزان رطوبت روغن تأثیرگذار است. تغییر رنگ سیلیکاژل از آبی به صورتی نشاندهنده اشباع شدن و نیاز به تعویض است. استفاده از سیلیکاژل استاندارد ایران ترانسفو تضمینکننده عملکرد صحیح سیستم رطوبتگیری است.
۳. عدد اسیدی (Acid Number / Neutralization Number)
عدد اسیدی یا عدد خنثیسازی، میزان اسیدهای آلی موجود در روغن را اندازهگیری میکند. این اسیدها از اکسیداسیون روغن تولید شده و بهمرور به عایقبندی کاغذی، سیمپیچها و سایر اجزای فلزی آسیب میرسانند. واحد اندازهگیری mg KOH/g بوده و آزمایش مطابق IEC 62021 انجام میشود.
| وضعیت روغن | عدد اسیدی (mg KOH/g) | توصیه |
|---|---|---|
| روغن نو | < ۰.۰۳ | قابل استفاده |
| وضعیت عادی | < ۰.۱ | ادامه بهرهبرداری |
| نیاز به پایش | ۰.۱ - ۰.۲ | افزایش فرکانس نمونهگیری |
| نیاز به احیا | > ۰.۲ | بازسازی یا تعویض روغن |
جدول ۳: تفسیر عدد اسیدی روغن ترانسفورماتور
۴. ضریب تلفات دیالکتریک (Dissipation Factor / Tan Delta)
ضریب تلفات دیالکتریک یا Tan δ، معیاری از تلفات انرژی در روغن تحت میدان الکتریکی متناوب است. افزایش این ضریب نشاندهنده حضور آلایندههای قطبی، محصولات اکسیداسیون و رطوبت میباشد. اندازهگیری در دمای ۹۰ درجه سانتیگراد و فرکانس ۵۰ هرتز مطابق IEC 60247 انجام میشود.
Tan δ = ε'' / ε' = P / (ω × C × V²)
| دمای اندازهگیری | روغن نو | حداکثر مجاز در سرویس | مقدار بحرانی |
|---|---|---|---|
| ۹۰°C | < ۰.۰۰۵ | < ۰.۱ | > ۰.۲ |
| ۲۵°C | < ۰.۰۰۱ | < ۰.۰۵ | > ۰.۱ |
جدول ۴: محدودههای ضریب تلفات دیالکتریک
۵. کشش سطحی / بینسطحی (Interfacial Tension - IFT)
کشش سطحی، شاخصی حساس برای تشخیص مراحل اولیه تخریب روغن است. کاهش IFT قبل از تغییر محسوس در سایر پارامترها رخ میدهد و نشاندهنده شروع اکسیداسیون و تشکیل محصولات قطبی است. واحد اندازهگیری mN/m (میلینیوتن بر متر) میباشد.
| وضعیت روغن | IFT (mN/m) | تفسیر |
|---|---|---|
| روغن نو | > ۴۰ | کیفیت عالی |
| وضعیت خوب | ۳۰ - ۴۰ | قابل قبول |
| نیاز به توجه | ۲۲ - ۳۰ | شروع تخریب |
| بحرانی | < ۲۲ | احتمال تشکیل لجن |
جدول ۵: تفسیر کشش سطحی روغن
آنالیز گازهای محلول (DGA) - مهمترین تست تشخیصی
آنالیز گازهای محلول یا DGA (Dissolved Gas Analysis)، قدرتمندترین ابزار تشخیصی برای شناسایی خرابیهای داخلی ترانسفورماتور است. هنگام بروز خطاهای الکتریکی یا حرارتی، روغن و کاغذ عایق تجزیه شده و گازهای مشخصی تولید میکنند. الگوی این گازها، نوع و شدت خرابی را مشخص میسازد.
گازهای کلیدی و منشأ تولید آنها
هیدروژن (H₂)
تخلیه جزئی (کرونا)، قوس الکتریکی کمانرژی، الکترولیز آب
متان (CH₄)
تجزیه حرارتی روغن در دمای ۳۰۰-۵۰۰°C
اتان (C₂H₆)
تجزیه حرارتی روغن در دمای ۳۰۰-۵۰۰°C
اتیلن (C₂H₄)
تجزیه حرارتی در دمای بالا (۵۰۰-۷۰۰°C)
استیلن (C₂H₂)
قوس الکتریکی (دمای >۷۰۰°C)
مونوکسید کربن (CO)
تخریب عایق کاغذی (سلولز)
دیاکسید کربن (CO₂)
تخریب عایق کاغذی و اکسیداسیون
اکسیژن (O₂) و ازت (N₂)
ورود هوا از محفظه تنفسی یا نشتی
روشهای تفسیر DGA
چندین روش استاندارد برای تفسیر نتایج DGA وجود دارد که هر کدام مزایا و محدودیتهای خاص خود را دارند:
الف) روش نسبتهای راجرز (Rogers Ratios)
این روش از سه نسبت گازی برای تشخیص نوع خطا استفاده میکند:
- R₁ = CH₄/H₂: تشخیص تخلیه جزئی در مقابل تخریب حرارتی
- R₂ = C₂H₂/C₂H₄: تشخیص قوس الکتریکی در مقابل نقطه داغ
- R₃ = C₂H₄/C₂H₆: تعیین شدت دمای خطا
ب) روش مثلث دووال (Duval Triangle)
مثلث دووال با استفاده از درصد نسبی سه گاز CH₄، C₂H₄ و C₂H₂، نوع خطا را در یکی از هفت ناحیه مشخص میکند. این روش به دلیل سادگی و دقت بالا، پرکاربردترین روش تفسیر DGA محسوب میشود.
شکل ۲: مثلث دووال (Duval Triangle) - ابزار تشخیص نوع خطا بر اساس نسبت گازهای محلول
ج) روش IEC 60599
استاندارد IEC 60599 ترکیبی از روشهای نسبتی و آستانههای مطلق را ارائه میدهد. این روش هم نوع خطا و هم شدت آن را مشخص میسازد.
| نوع خطا | گاز کلیدی | نسبت مشخصه |
|---|---|---|
| تخلیه جزئی (PD) | H₂ | H₂ غالب، C₂H₂ = 0 |
| تخلیه کمانرژی (D1) | H₂, C₂H₂ | C₂H₂/C₂H₄ > 1 |
| تخلیه پرانرژی (D2) | C₂H₂ | C₂H₂ بالا، H₂ بالا |
| خطای حرارتی کمدما (T1) | CH₄, C₂H₆ | C₂H₄/C₂H₆ < 1 |
| خطای حرارتی میاندما (T2) | C₂H₄ | 1 < C₂H₄/C₂H₆ < 4 |
| خطای حرارتی بالادما (T3) | C₂H₄ | C₂H₄/C₂H₆ > 4 |
جدول ۶: تشخیص نوع خطا بر اساس الگوی گازهای محلول
وجود استیلن (C₂H₂) بالاتر از ۱ ppm همواره هشداردهنده است و نشان از وقوع قوس الکتریکی دارد. این وضعیت ممکن است مربوط به عملکرد تپچنجر زیر بار (OLTC)، مشکل در اتصالات داخلی، یا خرابی عایقبندی باشد و نیاز به بررسی فوری دارد.
تستهای تکمیلی و پیشرفته
۱. آزمون فورفورال (Furfural Analysis)
فورفورال و ترکیبات فورانی، محصولات تخریب عایق کاغذی (سلولز) هستند. اندازهگیری این ترکیبات، وضعیت عایق جامد ترانسفورماتور را که مستقیماً قابل بررسی نیست، نمایان میسازد. این تست به روش کروماتوگرافی مایع با کارایی بالا (HPLC) انجام میشود.
| غلظت فورفورال (ppm) | درجه پلیمریزاسیون تخمینی (DP) | وضعیت عایق کاغذی |
|---|---|---|
| < ۰.۱ | > ۷۰۰ | عالی (کاغذ نو) |
| ۰.۱ - ۱ | ۵۰۰ - ۷۰۰ | خوب |
| ۱ - ۴ | ۳۵۰ - ۵۰۰ | متوسط - نیاز به پایش |
| > ۴ | < ۳۵۰ | ضعیف - پایان عمر |
جدول ۷: ارتباط فورفورال با وضعیت عایق کاغذی
۲. نقطه اشتعال (Flash Point)
نقطه اشتعال، پایینترین دمایی است که در آن بخارات روغن در مجاورت شعله مشتعل میشوند. کاهش نقطه اشتعال نشاندهنده آلودگی روغن با ترکیبات سبکتر یا حلالها است. حداقل نقطه اشتعال مجاز برای روغن ترانسفورماتور مطابق IEC 60296 برابر ۱۳۵ درجه سانتیگراد است.
۳. گرانروی (Viscosity)
گرانروی بر کارایی سیستم خنککننده تأثیر مستقیم دارد. افزایش گرانروی مانع جریان مناسب روغن شده و میتواند منجر به افزایش دمای سیمپیچ و هسته شود. اندازهگیری در دمای ۴۰ درجه سانتیگراد انجام میشود.
🔍 نیاز به تجهیزات تست روغن دارید؟
فازاترانسفو با همکاری ایران ترانسفو، انواع کیتهای تست روغن، ظروف نمونهگیری استاندارد و تجهیزات آزمایشگاهی را با بالاترین کیفیت و گواهی استاندارد ارائه میدهد. تجهیزات ما مطابق استانداردهای IEC طراحی و تولید شدهاند.
تفسیر ترکیبی نتایج و تصمیمگیری
تفسیر صحیح نتایج تست روغن نیازمند بررسی همزمان چندین پارامتر و مقایسه با سوابق قبلی است. هیچ پارامتر واحدی بهتنهایی گویای وضعیت کامل ترانسفورماتور نیست. در جدول زیر، الگوریتم تصمیمگیری بر اساس ترکیب نتایج ارائه شده است:
| سناریو | BDV | رطوبت | عدد اسیدی | DGA | اقدام توصیهشده |
|---|---|---|---|---|---|
| وضعیت عادی | نرمال | نرمال | نرمال | نرمال | ادامه پایش معمول |
| آلودگی رطوبتی | پایین | بالا | نرمال | نرمال | رطوبتزدایی آنلاین/آفلاین |
| پیرشدگی روغن | نرمال | نرمال | بالا | نرمال | احیا یا تعویض روغن |
| نقطه داغ داخلی | نرمال | نرمال | نرمال | C₂H₴ بالا | بازرسی داخلی فوری |
| خرابی عایق کاغذی | نرمال | بالا | نرمال | CO بالا | بررسی فورفورال - برنامهریزی تعویض |
جدول ۸: الگوریتم تصمیمگیری بر اساس نتایج ترکیبی
فرکانس نمونهگیری و آزمایش
استانداردهای IEEE و IEC توصیههای مشخصی برای فرکانس نمونهگیری ارائه میدهند. این فرکانس به عوامل مختلفی از جمله سن ترانسفورماتور، اهمیت سیستم، و تاریخچه خرابی بستگی دارد:
| نوع ترانسفورماتور | تستهای فیزیکی-شیمیایی | آنالیز DGA |
|---|---|---|
| ترانسفورماتور جدید (< ۵ سال) | سالانه | هر ۲ سال |
| ترانسفورماتور میانسال (۵-۲۰ سال) | سالانه | سالانه |
| ترانسفورماتور قدیمی (> ۲۰ سال) | هر ۶ ماه | هر ۶ ماه |
| ترانسفورماتور بحرانی | هر ۳ ماه | هر ۳ ماه یا آنلاین |
جدول ۹: فرکانس توصیهشده نمونهگیری روغن
✅ مزیت انتخاب فازاترانسفو برای قطعات و روغن ترانسفورماتور
فازاترانسفو بهعنوان نماینده رسمی ایران ترانسفو، تمامی قطعات یدکی از جمله روغن ترانسفورماتور، سیلیکاژل، بوشینگها، رله بوخهلتس، و قطعات تپچنجر را با ضمانت اصالت و گواهی کیفیت عرضه میکند.
- روغن ترانسفورماتور مطابق استاندارد IEC 60296
- گواهی آزمایشگاهی معتبر برای هر بچ
- مشاوره فنی رایگان توسط کارشناسان متخصص
- تحویل سریع در سراسر ایران
- پشتیبانی پس از فروش و خدمات آزمایشگاهی
پرسشهای متداول (FAQ)
❓
تست روغن ترانسفورماتور هر چند وقت یکبار باید انجام شود؟
برای ترانسفورماتورهای توزیع معمولی، تستهای فیزیکی-شیمیایی سالانه و DGA هر ۲ سال کافی است. اما برای ترانسفورماتورهای قدرت با ولتاژ بالا یا ترانسفورماتورهای قدیمیتر از ۲۰ سال، فرکانس نمونهگیری باید به ۶ ماه کاهش یابد. در صورت مشاهده هرگونه نتیجه غیرعادی، نمونهگیری مجدد در فاصله کوتاهتر توصیه میشود.
❓
حداقل ولتاژ شکست قابل قبول برای روغن ترانسفورماتور چقدر است؟
حداقل ولتاژ شکست بستگی به کلاس ولتاژ ترانسفورماتور دارد. برای ترانسفورماتورهای تا ۷۲.۵ کیلوولت، حداقل BDV در سرویس ۴۰ کیلوولت است. برای ترانسفورماتورهای ۷۲.۵ تا ۱۷۰ کیلوولت، این مقدار ۵۰ کیلوولت و برای ولتاژهای بالاتر، ۶۰ کیلوولت میباشد. کاهش به زیر این مقادیر نیاز به اقدام فوری دارد.
❓
DGA چیست و چه اطلاعاتی به ما میدهد؟
DGA یا آنالیز گازهای محلول، تستی است که گازهای حلشده در روغن ترانسفورماتور را اندازهگیری میکند. هنگام بروز خطاهای الکتریکی یا حرارتی، گازهای مشخصی تولید میشوند. الگوی این گازها میتواند نوع خطا (تخلیه جزئی، قوس الکتریکی، نقطه داغ) و شدت آن را مشخص کند. DGA مهمترین ابزار تشخیص زودهنگام خرابیهای داخلی است.
❓
وجود گاز استیلن در روغن ترانسفورماتور به چه معناست؟
استیلن (C₂H₂) تنها در دماهای بسیار بالا (بالای ۷۰۰ درجه سانتیگراد) تولید میشود که معمولاً نشاندهنده قوس الکتریکی است. وجود بیش از ۱ ppm استیلن همواره نگرانکننده بوده و نیاز به بررسی فوری دارد. علت میتواند مشکل در تپچنجر، اتصالات شل داخلی، یا خرابی عایقبندی باشد.
❓
چه زمانی روغن ترانسفورماتور باید تعویض شود؟
تعویض کامل روغن زمانی توصیه میشود که: عدد اسیدی از ۰.۳ mg KOH/g فراتر رود، کشش سطحی به زیر ۱۸ mN/m کاهش یابد، لجن یا رسوب قابل مشاهده باشد، یا احیای روغن امکانپذیر نباشد. در موارد کمتر حاد، احیای روغن با روشهایی مانند فیلتراسیون، وکیوم و جذب سطحی میتواند کیفیت را بازگرداند.
❓
تست فورفورال چه اطلاعاتی درباره ترانسفورماتور میدهد؟
فورفورال و ترکیبات فورانی از تخریب عایق کاغذی (سلولز) تولید میشوند. از آنجا که بازرسی مستقیم کاغذ عایق ممکن نیست، تست فورفورال تنها راه ارزیابی وضعیت این عایق حیاتی است. غلظت بالای فورفورال نشاندهنده پیرشدگی شدید کاغذ و نزدیک شدن به پایان عمر ترانسفورماتور است.
📚 استانداردها و مراجع
- IEC 60422: Mineral insulating oils in electrical equipment – Supervision and maintenance guidance
- IEC 60599: Mineral oil-filled electrical equipment in service – Guidance on the interpretation of dissolved and free gases analysis
- IEC 60156: Insulating liquids – Determination of the breakdown voltage at power frequency
- IEC 60814: Insulating liquids – Oil-impregnated paper and pressboard – Determination of water by automatic coulometric Karl Fischer titration
- IEEE C57.106: Guide for Acceptance and Maintenance of Insulating Mineral Oil in Electrical Equipment
- دستورالعملهای فنی ایران ترانسفو برای نگهداری ترانسفورماتورهای قدرت و توزیع
واشر لاستیکی توپی
واشر لاستیکی تخت فشار ضعیف
واشر شیر تخلیه روغن
واشر لاستیکی طنابی
درجه روغن نما
ترمومتر
جرقه گیر
درپوش منبع انبساط
بادامک آلومینیومی
شیر تخلیه روغن

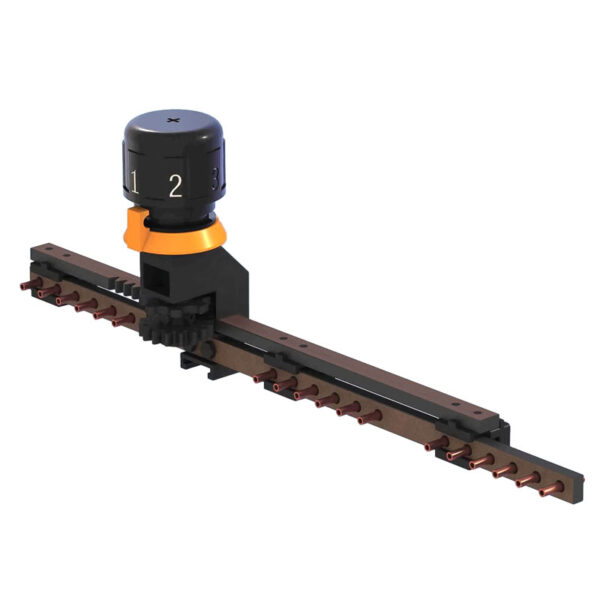

چرخ دنده و بدنه تپ چنجر
