اهمیت ترانسفورماتور
رسیدگی و رفع مشکلات ترانسفورماتور ها از اهمیت بسیاری برخوردار است. ترانسفورماتورها نقشی حیاتی در سیستم‌های توزیع برق ایفا می‌کنند و به‌عنوان اجزای کلیدی عمل می‌کنند که ولتاژ را برای انتقال کارآمد، به سطوح مختلف افزایش یا کاهش می‌دهند. با وجود قابلیت اطمینان بالا، ترانسفورماتورها در معرض عیوب مختلفی هستند که می‌توانند عملکردشان را مختل کنند. درک این مشکلات بالقوه و رسیدگی سریع به آنها برای تضمین عملکرد روان شبکه‌های برق ضروری است. در این مقاله به عیب یابی و رفع مشکلات رایج ترانسفورماتور می پردازیم.
عیوب رایج ترانسفورماتور
گرمایش بیش از حد
گرمای بیش از حد، مشکلی رایج در ترانسفورماتورها است که اغلب ناشی از اضافه بار، تهویه نامناسب یا دمای محیط بالا ایجاد می‌شود. این امر می‌تواند منجر به تخریب عایق و در صورت عدم رسیدگی، به خرابی سیم‌پیچی‌ها منجر شود.

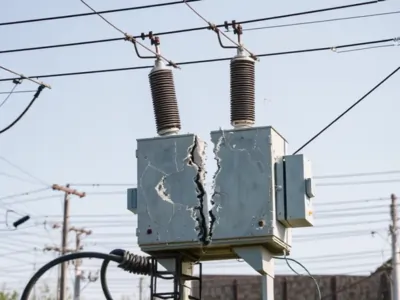

شکست عایق ترانفسورماتور
خرابی عایق به دلیل افزایش ناگهانی ولتاژ، نفوذ رطوبت یا فرسودگی رخ می‌دهد. این امر می‌تواند باعث ایجاد اتصال کوتاه بین سیم‌پیچی‌ها و کاهش راندمان ترانسفورماتور شود.

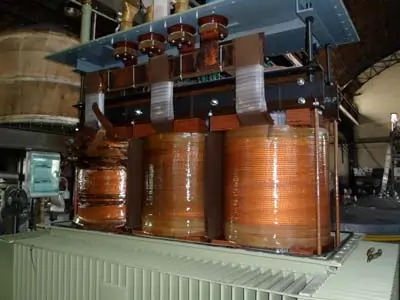

عیوب سیم‌پیچی ترانسفورماتور
خرابی‌های سیم‌پیچی، از جمله مدار باز یا اتصال کوتاه در سیم‌پیچی‌های کویل، معمول هستند. این خرابی‌ها ممکن است ناشی از تنش‌های مکانیکی، نقص‌های تولیدی یا تخریب عایق باشد.

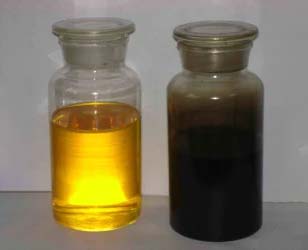

آلودگی روغن ترانسفوماتور
ترانسفورماتورهایی که از روغن برای عایق و خنک‌کاری استفاده می‌کنند، در معرض آلودگی روغن هستند که می‌تواند منجر به کاهش استحکام دی‌الکتریک و خرابی عایق شود. وجود روغن ترانس آلوده، احتمال سوختن ترانسفورماتور را بسیاربالا می برد. طبق بررسی های آماری، دیده شده که ۶۵ % مشکلات ترانسفورماتور ها ریشه در ضعف روغن آنها داشته است.
خوردگی و زنگ‌زدگی ترانفسورماتور
عوامل خارجی مانند شرایط محیطی می‌توانند باعث خوردگی یا زنگ‌زدگی سطح ترانسفورماتور شوند که به طور بالقوه منجر به ضعف ساختاری و کاهش طول عمر می‌شود.
تشخیص عیوب ترانسفورماتور
تشخیص زودهنگام عیوب ترانسفورماتور برای جلوگیری از آسیب‌های گسترده حیاتی است. بازرسی‌های دوره‌ای، تصویربرداری حرارتی، آنالیز گازهای محلول (DGA) و تست‌های مقاومت عایق ابزارهای تشخیصی موثری هستند.
رفع عیوب
پس از شناسایی عیب، برای جلوگیری از اختلال گسترده در سیستم، اقدامات فوری ضروری است:
- جداسازی: جدا کردن ترانسفورماتور معیوب از شبکه برای جلوگیری از آسیب بیشتر و تضمین ایمنی.
- تعمیر یا تعویض: بسته به شدت عیب، ممکن است تعمیر یا تعویض اجزای آسیب دیده لازم باشد. این شامل سیم‌پیچی مجدد، تعمیر عایق یا تعویض قطعات زنگ زده می‌شود.
- تصفیه روغن: برای ترانسفورماتورهای پر از روغن، تصفیه یا تعویض روغن آلوده برای بازیابی استحکام دی‌الکتریک و حفظ عملکرد بهینه ضروری است.
- ارتقای سیستم‌های حفاظتی: پیاده‌سازی سیستم‌های حفاظتی پیشرفته مانند رله‌ها، سرج ارسترها و دستگاه‌های مانیتورینگ برای جلوگیری از خرابی‌های آینده.
نتیجه گیری
ترانسفورماتورها در انتقال برق نقشی اساسی دارند، اما در عین حال در برابر انواع خرابی‌ها آسیب‌پذیر هستند. نگهداری پیشگیرانه، بازرسی‌های منظم و رفع سریع مشکلات شناسایی شده برای اطمینان از قابلیت اطمینان و طول عمر ترانسفورماتورها در شبکه‌های برق ضروری است. با رسیدگی سریع به عیوب بالقوه، می‌توان کارایی و ایمنی کل سیستم برق را حفظ کرد.
